⚙️ Drivlina

Motor

• Typ: KAD44P-B

Drev

• Typ: DP-E

• Typ: TSK DP-E

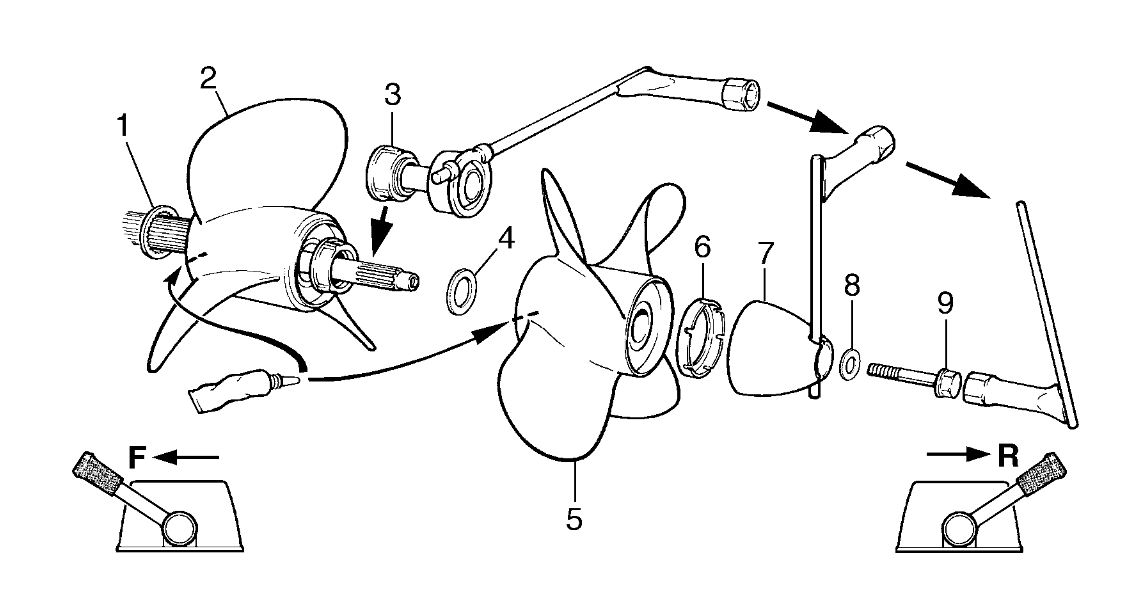

Montering av propellrar. DP

1. Ställ reglaget i ”Fram”.
2. Använd medföljande verktyg vid demontering och montering av propellrarna.
3. Smörj in bägge propellernaven. Använd Volvo Penta fett 828250-1.
4. Skjut på tryckbrickan (1) och den främre propellern (2).
5. Skruva på muttern (3) och dra åt med verktyget. Åtdragningsmoment 70–80 Nm (7–8 kpm).
6. Ställ reglaget i ”Back”
7. Montera bakre propellerns tryckbricka (4). Skjut på bakre propellern (5) samt därefter plastbrickan (6).
8. Skruva på propellerkonen (7) och dra åt den hårt. Montera brickan (8) och låsskruven (9). Åtdrag- ningsmoment 70–80 Nm (7–8 kpm).

Ställ reglaget i neutralläge innan motorn startas.

PDF

KAD44 EDC Datablad

KAD44 Instruktionsbok
